cache、先行进位、hdd
磁盘
磁道数⇔柱面数
数据传输率 = 单磁道容量 * 转速
单磁盘容量 = 有效盘面数 * 磁道数 * 单磁道容量
= 有效盘面数 * 磁道数 * 扇区数 * 单扇区容量
平均读取时间 = 平均寻道时间 + 平均寻找扇区时间（0.5T）+ 其他延迟时间 + 传输时间(比如读取一个扇区的时间 = 读取一个磁道的时间即1/r / 扇区数 或者 1s传20MB，那么读取一个4KB的扇区时间=4K*1s/20M)
寻道时间一般不变，找扇区时间以及传输时间和转速挂钩。
Cache
主存物理地址
第一块
00000000
00000001
00000010
00000011
第二块
00000100
00000101
00000110
00000111
前六位是块号，每块有四个地址，所以要用最后2位来表示块内地址（这个单元位于块的哪个部分）高位全部是块号
块内地址位数的确定：必须要直到一个块内有多少个地址，比如说一个块16个字，每个字4 Byte，按字编址就是16个，需要4位表示块内地址，按字节编址就是64个，需要6位来给块内地址
一块就对应cache一行（一块）
一块一块交换，所以最终是要核对cache中的块号。
写回法，CPU将cache作为目标存储器，写完如果脏位有效才写回主存
写通/写穿，CPU将cache和主存同时写入，如果cache不命中就先写完主存，再从主存写cache
主存物理地址 = 标记tag+ cache地址
cache地址 = 行号/组号/无 + 块内地址
cache行内容 = 标记区 + 数据区
cache地址映射表 = cache标记区
cache标记区 = 有效位1bit + 主存标记tag +（脏位(写回策略)1bit + 替换控制位）
cache数据区大小 = 块容量 一块4B……
全相联
直接一位一位核对块号（tag）
优点：存储块可以放到cache的任意一行，空间利用率高
缺点：查找时间可以很长
直接映射
指定1行Cache，只能存间隔固定的存储单元，比如第0行cache只能存每一个区的第0块
优点：查找速度快
缺点：存储块只能放到某一个固定的行，空间利用率低
要知道cache的行数，根据行数确定行号占位，然后再核对剩下的tag内容
如果cache共16行，直接节省了16倍的时间 行号占4位
组相联
指定某几行Cache，只能存间隔固定的存储单元，比如第0行cache可以存每一个区的第0，2,4，8，是前两种的折中，
如果cache共16行，4路组相联，4个组 组号占2位，节省了4倍时间
先确定组号然后核对tag和有效位，tag匹配，有效位为1即为命中
命中率
cache行数128，在主存中有102个字，8字为一个块，重复按照0-101顺序读10次，一下读一个字，命中率？
先到cache里寻找，一定是先核对组号和tag内容，再根据块内地址找，0-101分成13块，第一次先核对tag，没有对的上的，所以只需要13次没命中。
第二次，cache已经写入了102个字的内容，并且分块分组保存，先核对tag中的组号，发现能对的上，然后核对tag，块内地址，算命中。
总命中次数 102*10-13 得命中率为98.7%
双重分组跳跃进位加法链 ALU
小组内先行进位
已知d3-d0, t3-t0, C-1 同时产生C3-C0 DT也能同时产生 耗时2.5t
缺点：每组要工作都要知道自己的进位输入位，不能同时知道自己的进位输入位
16bit 耗时10t（产生C15-C0的时间）
典型的先行进位4位加法器能够同时产生DT,C3-C0
小组间先行进位
(只要知道组内dt情况就能立即给出DT，C3-C0)
如果能让他们同时知道自己的进位输入位就能节省时间，此时最高位产生的逻辑只需要知道C-1
已知DT就能马上给出所有最高进位 耗时2.5t ，但是要先得出DT才行，
16bit 耗时5t（产生C15-C0的时间）
逻辑：同时产生每个组的DT和前三个进位输出，然后再同时产生每个组的最高位进位输出。
同时产生每个组的DT和前三个进位输出，倒是也可以同时产生C3，但是此时C3是根据C-1 产生的，后边的C7C11C15要化成C3的形式才能同时产生，反正都是分两步，索性让他们四个按照相同的逻辑产生。
总结，要让DT起作用，就要先知道DT才行，然后让最高位按照统一的逻辑生成。
MSI_ALU
74182(CLA Generator):Cmin，4DT———3Cout ，D*T* （4个小组）（1个大组） 16bit
74181(4bit CLA Adder):Cmin，4dt——— Cmax，1DT （1个小组）4bit
4*74181+1*182 = 输入dt，Cmin，到74181和74182，输出D*T*，和4个组最终的进位输出
74182: 输入Cmin，4D*T*， 输出Cmax、 D**T**（4个大组） 64bit

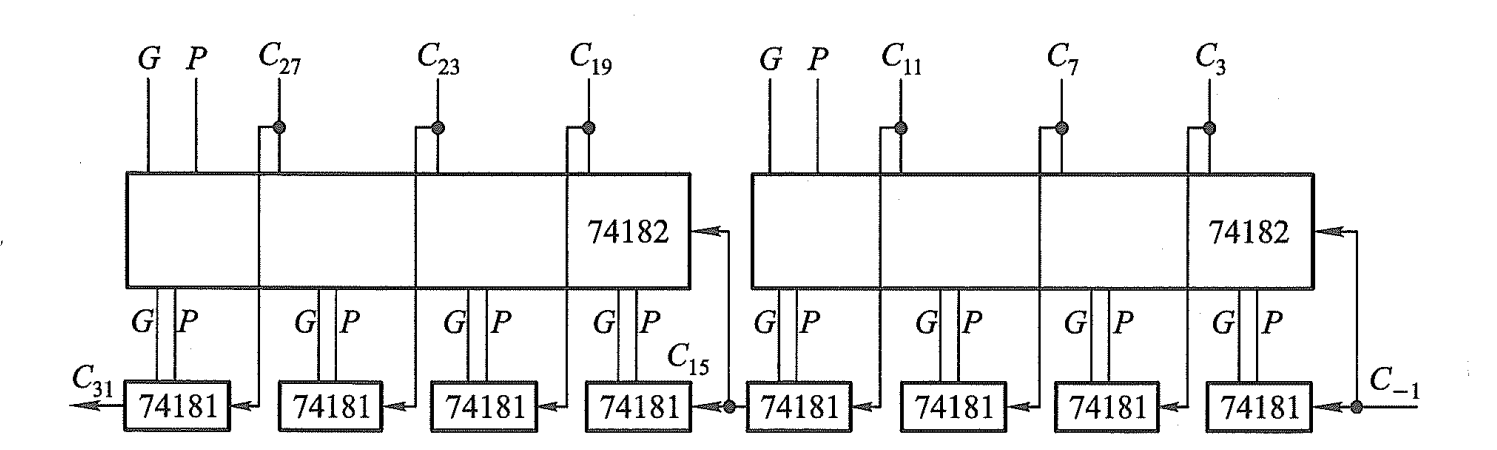

(4*74181+1*74182)*4 + 1*74182 = 64位 三重分组跳跃进位ALU
